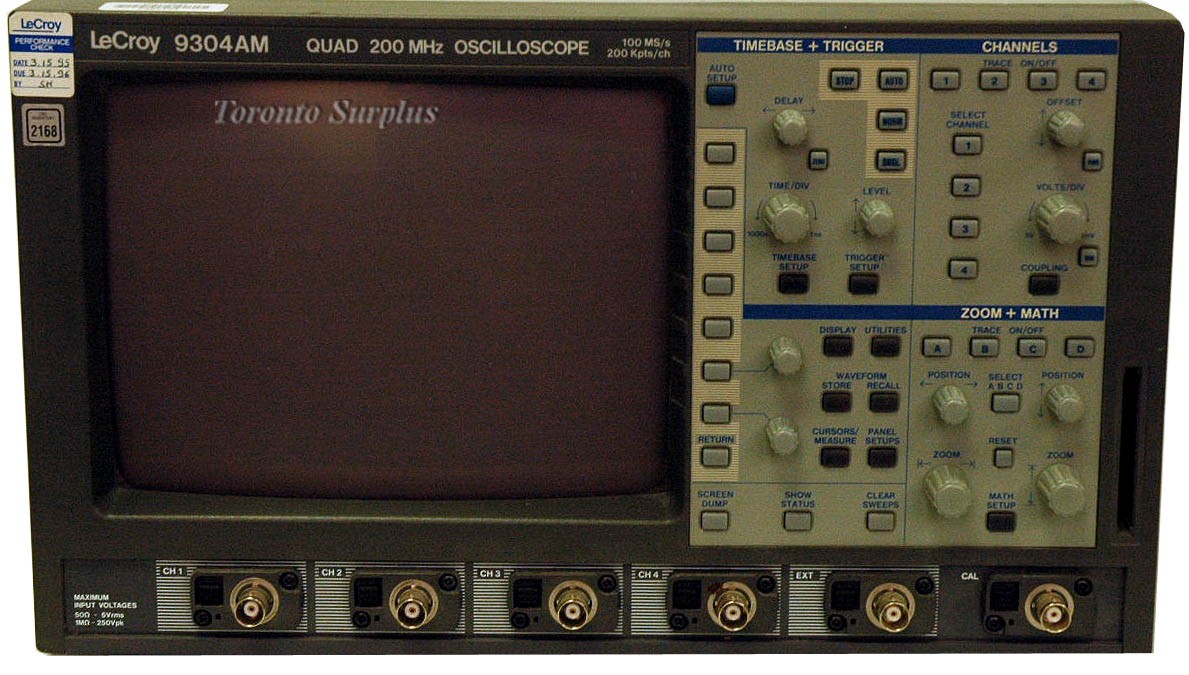

LeCroy 9304AM Digital Quad 200MHz Oscilloscope Digital100MSa/s, 4 channel

LeCroy 9304AM Performance Characteristics

Form Factor                                                   Benchtop
Bandwidth                                                     200 MHz
Number of Channels                                  4 ch
One ch. only max. sampling rate              100 MSa/s
Max. Record Length                                    200 pt/sec
Min. Vertical Sensitivity                                2 mV/div
Maximum Vertical Sensitivity                      5 V/div
Rise time                                                       1.75 ns
Number of Bits                                              8 bits
Input Impedance                                          1 MOhm
Input Impedance (alternate)                       50 Ohm
Input Coupling                                              AC,DC,GND
Maximum Input Voltage                               250 Vrms
Maximum Input#2 (for Impedance #2)     5 Vrms
Main time base - lowest                             1 ns/div
Main time base - highest                           1000 s/div
Timebase accuracy                                     0.002 %
Trigger Source                                             External,Internal
Trigger Modes                                              Auto,Edge,Normal,Single,State,Stop,Width
Minimum Trigger Holdoff                           10 ns
Trigger Sensitivity                                        0.5 mV
Minimum Glitch Trigger                              2.5 ns
Display Type                                                 CRT Monochrome
Display Size                                                  22.86 cm
Display modes                                             Normal,Variable,X/Y

LeCroy 9304AM Programmability/Connectivity
User Interface                         Proprietary
Test Pattern Storage             4 Patterns
Novram data storage            Yes
Programming Language     GPIB

LeCroy 9304AM Physical Dimensions
Width     370 mm(14.56 in)
Height     210 mm(8.26 in)
Length     410 mm(16.14 in)
Weight     12.5 kg(27.55 lb)
